ANÁLISES
As análises e estudos foram feitos por meio do programa Autodesk Vasari, e através dele podemos observar a simulação de insolação e ventilação que as fachadas do edifício sofrem.
Análises essas feitas ao decorrer de datas especificas do ano, como verão, inverno e outono. Assim como as sombras que o edifício projeta em seu entorno. Através disso podemos propor soluções de técnicas arquitetônicas ou tecnológicas ao edifício buscando maior conforto térmico em seu interior.
ANÁLISE DE INSOLAÇÃO
 ESTUDO SOLAR - SOLSTÍCIO DE VERÃOData de Estudo: 21/12/2014 |  ESTUDO SOLAR - SOLSTÍCIO DE INVERNOData de Estudo: 21/06/2014 |  ESTUDO SOLAR - EQUINÓCIO DE OUTONOData de Estudo: 21/06/2014 |
|---|---|---|
 ANÁLISE DE COMPARAÇÃO FACHADAS |
Percebe-se após as análises que no período de outono e inverno a fachada norte recebe a maior insolação, portando a mesma deverá ser protegida através de uso de brises.
A fachada leste e oeste sofrem a maior insolação no período de verão contudo devido ao uso de áreas livres com jardins nos pavimentos os impactos serão amenizados.
ANÁLISE DE VENTILAÇÃO
 ESTUDO DE VENTILAÇÃOÁrea Inferior |  ESTUDO DE VENTILAÇÃOÁREA CENTRAL |  ESTUDO DE VENTILAÇÃOÁrea Superior |
|---|---|---|
 ANÁLISE DE PERCURSO DE VENTILAÇÃO |  ENTRADA E PERCURSO DE VENTILAÇÃO |
Percebe-se após as análises de ventilação que os ventos predominantes são nordeste, onde circulam por todo espaço do térreo propondo conforto termico natural ao ambiente.
ANÁLISE DE SOMBREAMENTO
 ESTUDO DE SOMBRA - VERÃOData de Estudo: 21/12/2014 |  ESTUDO DE SOMBRA - INVERNOData de Estudo: 21/06/2014 |
|---|

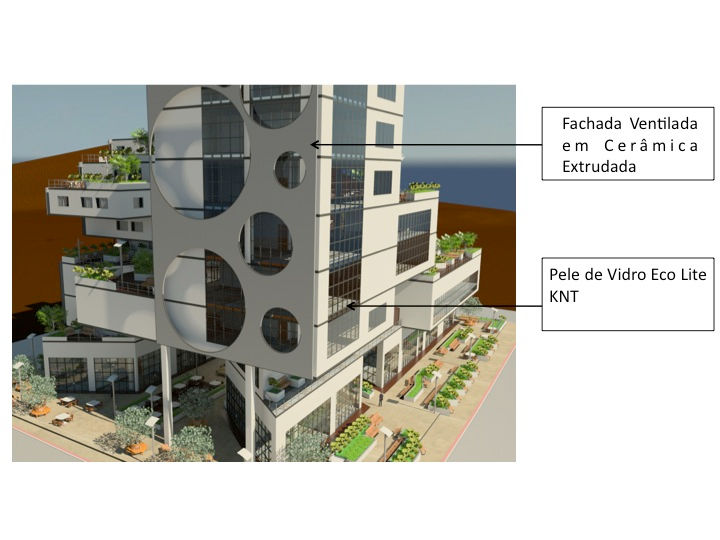

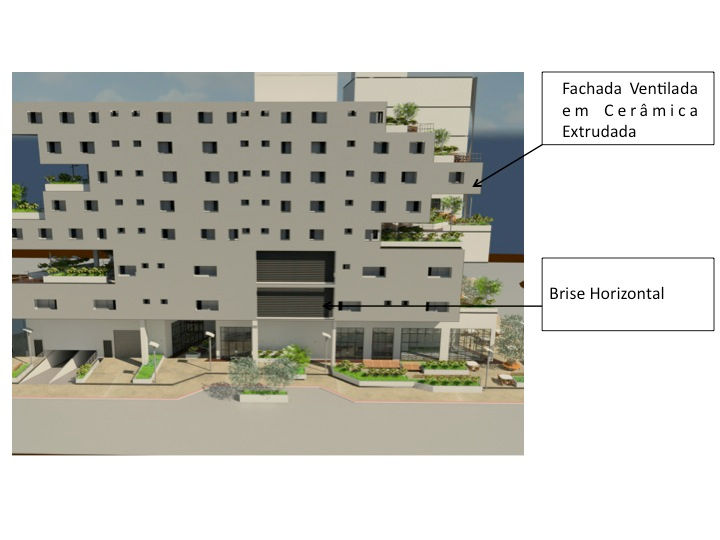

ELEMENTOS UTILIZADOS
